環境試験用サーモコントローラ

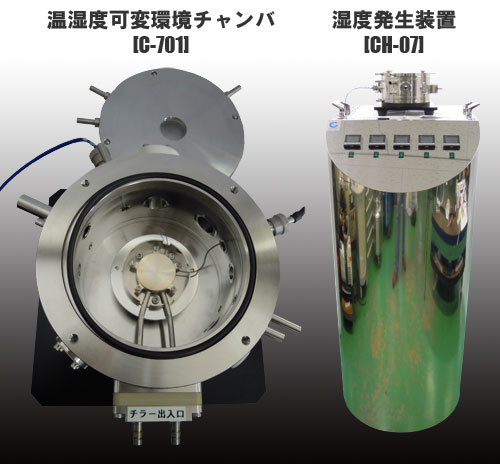

温湿度可変環境チャンバ
弊社では新たに、湿度と温度を高精度にコントロールすることが可能な環境試験用コントローラと、これに対応したチャンバを開発致しました。
従来は作業室内の空調などで湿度制御に苦労されていた多くのユーザー様のご要望にお答えしこのシステムは、室内の空調設備に頼ることなく湿度制御と温度制御を同時におこなうことが可能なシステムとなっております。
環境試験とは、測定対象となる素材の周辺環境（湿度・温度・圧力等）の変化が、品質にどのように影響するのかを調べるものであり、製品開発には欠かすことのできない項目の一つです。
製品概要
従来の温度変化だけに対応するコントローラでは、他の湿度等の項目については別途ドライエア供給装置（湿度調整用）、圧力・雰囲気等調整装置（主に圧力調整用）等を用意する必要がありました。
そのために試験費用の高騰化、個別装置毎の調整による試験精度の低下、試験作業コストの増加など非常に手間と時間のかかるものでした。
本製品は製品設備や試験作業にかかわるコストを削減し、製品機能を一体化することにより各種調整機能を容易にかつ高精度で行うことが可能です。これにより試験環境の効率化を図り、試験の実施頻度を高めより精度の高い製品開発をサポートする製品です。
- 幅広い適応性
- 幅広い温湿度設定ができます。
長作動CCDカメラ、接触角計による観察、プローブによる微小電流等の測定も可能です。 - 高品質で低価格
- 自社生産による、製作工程、品質管理の徹底により、高品質で低価格にて提供しております。
- 特注品の製作
- お打ち合わせに始まり、設計、製作、組立、テストの工程全てを自社で行い、特注品の製作も数多く手がけております。
製品特長
製品構成
冷却加熱ステージは、サーモコアックス社製（フランス）マイクロシースヒータを使用しております。他社製品に比べ高温域においての信頼性、耐久性にすぐれております。
| チャンバ型式 | C-701 |
|---|---|
| 測定温度 | -190℃⇔600℃ |
| 測定湿度 | 10⇔90％RH |
| 試料サイズ（直径） | 30mm |
| 試料サイズ（厚さ） | 2.0mm（MAX） |
| ワーキングディスタンス(※1) | 8mm以上 |
| 試料設置 | 上部より設置 |
| 試料雰囲気 | 高真空対応、不活性ガス雰囲気中 |
| 観察窓部(直径) | 16mm |
| 観察窓部(厚さ) | 1.0mm |
| 観察窓部(材質) | 石英ガラス |
| 給水容量 | 市水2L/min |
| 水冷機構(※2) | 空冷式水冷循環装置（OP） |
| 本体・上蓋の材質 | SUS304 |
| ステージの材質 | 銀・ステンレス |
- ※1 対物レンズからサンプルまでの距離。
- ※2 オプションにより設置可能です。
- 微小電流抵抗を測定するにあたり、電気的外乱を避けるため、ヒーター出力はDC電源を用いています。
- マスフローによるLN2流量制御により-190℃〜600℃を自動制御します。
- 停電時における自己保存回路を採用。
- 過昇温ヒータカット機構を内蔵。
- LN2流量調整バルブ、結露防止ガスカーテン調整機能を内蔵。

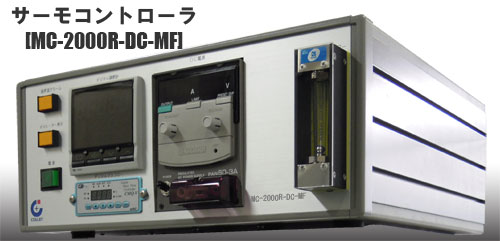

| 温度コントローラーNo. （型番） |
MC-2000R-DC-MF |
|---|---|
| 入力レンジ | -200℃〜1372℃ |
| 分解能 | 演算分解能 18bit 15万カウント、 表示分解能 15720、 制御演算周期 25ms（最速） |
| 設定精度 | ±0.5℃、安定時±0.1℃ |
| スロープ機能 | 0.1℃〜300℃（昇温/降温） |
| 温度表示 | PV5桁LED |
| 最小温度表示 | 0.01℃ |
| 入力コード | Pt100Ω // 熱電対JIS.K |
| プログラム | マルチメモリエリア機能によるプログラムコントロール |
| 低温コントローラ内蔵 | LN2流量バルブ、LN2フローメーター、ガスカーテン調整バルブ |
| 過昇温ヒーターカット機構 | ヒーター出力の上限値を任意に設定することができます |
| 外部出力 | RS-232C、DC 0〜10V |
| 寸法（mm） | W430XD450XH177 |
| 電源 | AC100V |
| 液体窒素容器 | 30リットル、50リットル |
|---|
